Статический плотномер
Комплекс
для автоматизации.
Самый компактный полностью автоматизированный комплекс. Для проведение испытаний статическим штампом по методикам. ПНСТ 311-2018, ГОСТ Р 59866-2022, ОДМ 218.5.007-2016, DIN 18134, ГОСТ 20276.1-2020.
Применяется для контроля качества возводимых оснований и определения деформационных свойств грунтов.
8 (906) 816 6697


Обеспечивает автоматизированное
проведение испытаний статическими
нагрузками на штамп по методикам
проведение испытаний статическими
нагрузками на штамп по методикам
ПНСТ 311-2018, ГОСТ Р 59866-2022
DIN 18134, ОДМ 218.5.007-2016
ГОСТ 20276.1-2020
ГОСТ Р 59866-2022
DIN 18134, ОДМ 218.5.007-2016
ГОСТ 20276.1-2020
ГОСТ Р 59866-2022
ПРОСТОТА, НАДЕЖНОСТЬ
И ФУНКЦИОНАЛЬНОСТЬ
И ФУНКЦИОНАЛЬНОСТЬ
Мы точно понимаем, что в полевых условиях
все должно быть просто, удобно, и надежно.
Наш комплекс полностью
соответствует этим требованиям:
все должно быть просто, удобно, и надежно.
Наш комплекс полностью
соответствует этим требованиям:
быстрый монтаж
и автоматизация проведения испытаний
и автоматизация проведения испытаний
эргономичное
расположение оборудования
в отдельных боксах;
расположение оборудования
в отдельных боксах;
герметичное
исполнение комплекса
исполнение комплекса
модули
GPS и GSM
позволяющие удаленно отслеживать
корректность проводимых опытов
GPS и GSM
позволяющие удаленно отслеживать
корректность проводимых опытов
Получение достоверных
результатов изысканий
и упрощение проведения
опытных работ
результатов изысканий
и упрощение проведения
опытных работ

Полная
автоматизация опыта
автоматизация опыта
- задание схемы испытания, с возможностью нагружения с точностью до 0,001 МПа;
- поддержание схемы с постоянством давления на каждой ступеньки нагружения;
- запись результатов испытаний;
- вывод результатов исследований после проведения опыта.
- уменьшает влияние человеческого фактора в ходе проведения опыта.
Архитектура комплекса
позволяет
позволяет
- Проводить испытания в полностью автоматическом режиме
- Редактировать и вводить свои методики испытаний
- Проводить определения деформационных свойств грунтов и дорожных одежд
статический плотномер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
нагрузка до 50 кН
с возможностью расширения
до требуемых величин
с возможностью расширения
до требуемых величин
измерение осадки
с погрешностью
не более 0,01мм
с погрешностью
не более 0,01мм
длина хода силового
привода
100 мм
привода
100 мм
автономность комплекса
в рабочем режиме
трое суток
в рабочем режиме
трое суток
датчики
подключение 4-х
дополнительных датчиков
подключение 4-х
дополнительных датчиков
аттестован
при помощи
измерительного оборудования
при помощи
измерительного оборудования
Таблицы сравнения

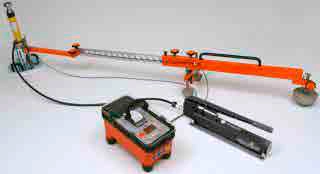

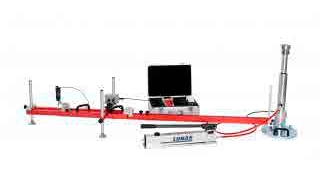

ПАРАМЕТР | А | B | НАШ КОМПЛЕКС Статический плотномер |
Способ подачи давления | ![]() | ![]() | ![]() |
Подача давления | До 100 кН | До 50 кН | До 50 кН |
Запись измерений | Цифровые датчики | Базовая комплектация с аналоговыми приборами | Цифровые датчики |
Ход линейного датчика | до 7,5 мм прямого определения до 15 мм через рычаг | до 25 мм прямого определения до 50 мм через рычаг | 100 мм прямого определения (нет необходимости в сложной рычажной конструкции) |
Дополнительные опции | Принтер | За доплату возможны модули: принтер электронные датчики GPS | В базовой комплектации: принтер электронные датчики wifi GPS и GSM модули |

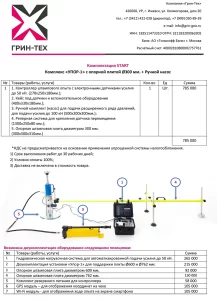

Состав и технические
характеристики
характеристики
Опционально
- GPS модуль — для фиксации расположения места проведения опыта
- GSM модуль — для отправки сообщений установленному лицу о результатах проведения испытания и занесения всех данных в базу исследований
- Wi-fi модуль — для управления несколькими комплектами оборудования на площадке со смартфона
- Комплектами оборудования на площадке со смартфона
- Ручной насос – для подачи давлений выше 50кН
- Расширенный тензодатчик для подачи давления до 10 т
- Датчик температуры
- Опорные плиты больших диаметров 600 и 765 мм. – для испытания крупнообломочных грунтов
- Комплект резервного питания – для обеспечения большей автономности комплекса
КОНТРОЛЛЕР ШТАМПОВОГО ОПЫТА
Обеспечивает:
- Автоматизированную подачу усилия на опорную плиту(при использовании гидравлической станции)
- Автоматическую фиксацию показаний датчиков
- Фиксацию времени стабилизации
- Вывод информации о результатах опыта на встроенный графический дисплей
- Запись результатов опыта на Flash накопитель

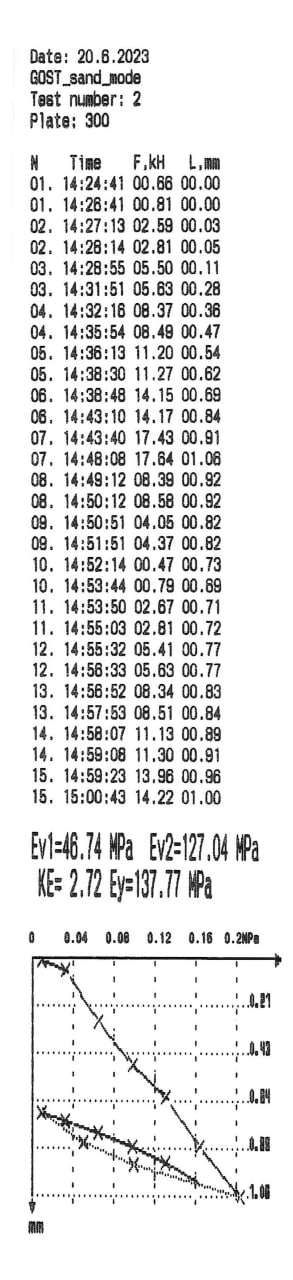

- Печать протоколов испытаний на встроенном термопринтере
- Передача данных о проводимом опыте посредством УЗВ разъёма

Состав контроллера:
- – Текстовый дисплей
- – Встроенный термопринтер
Для печати результатов опыта на площадке производства работ - – Источник питания (обеспечивает автономность комплекса более 8 опытов)
- – USB разъём
Для записи данных на внешний носитель - – Горметичный, ударопрочный, полимерный корпус
Дополнительные возможности:
- – GPS модуль
Позволяет фиксировать точное место проведения опыта - – WI-FI модуль
Позволяет контролировать процесс проведения опыта на экране смартфона - – GSM модуль
Для дистанционной передачи результатов проведения опыта на сервер

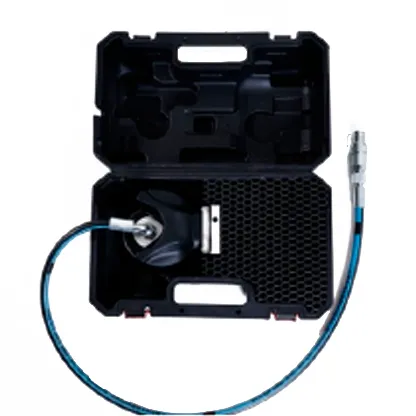

ДАТЧИК НАГРУЗКИ
- Диапазон измерения 0-50кН (Исполнение 1)
- Диапазон измерения 0-100кН (Исполнение 2)
- Дискретность 0,01кН
ДАТЧИК ПЕРЕМЕЩЕНИЯ
- Диапазон измерения 0-100мм
- Дискретность 0,01мм
АВТОМАТИЧЕСКАЯ ГИДРАВЛИЧЕСКАЯ СТАНЦИЯ (Исполнение 1)
Обеспечивает:
- Точную подачу давления в соответствии с программой испытаний
- Аппаратное поддержание неизменности давления ступеней нагружения
- Упрощение процесса нагнетания давления при увеличении точности обеспечения нормативных условий нагружения
Параметры:
- Максимальная нагрузка 50кН
- Ход гидравпического цилиндра 100мм
- Шланг высокого давления 2м

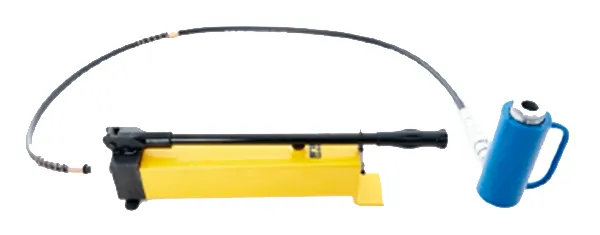

РУЧНОЙ ГИДРАВЛИЧЕСКИЙ НАСОС (Исполнение 2)
Параметры:
- Максимальная нагрузка 100кН
- Ход гидравпического цилиндра 100мм
- Шланг высокого давления 2м

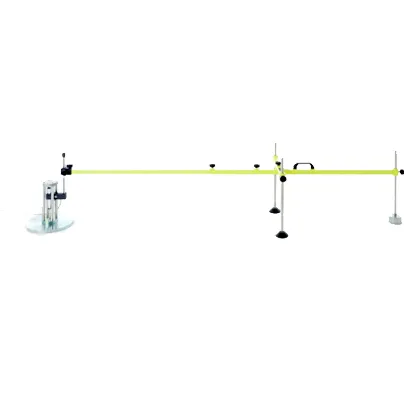

МЕХАНИЗМ ИЗМЕРЕНИЯ ОСАДКИ
- Удобство монтажа
- Точную регулировку положения датчика линейных перемещений для получения максимально достоверного результата
- Широкий диапазон регулировки выноса датчика линейных перемещений (предел регулировки более 500мм)
- Компактная форма хранения и транспортирования
Заказать модуль
