Статические штамповые испытания грунтов — что это, зачем и как?

Штамповые испытания грунтов — способ определить, как ведёт себя грунт под нагрузкой. Звучит просто. На деле — важнейшая часть инженерных изысканий. Особенно там, где от качества основания зависит не только комфорт, но и безопасность: дороги, мосты, здания, тоннели.

Что такое статические штамповые испытания

Это метод прямого измерения осадки грунта под нагрузкой. На площадку устанавливают штамп — металлическую плиту, к нему прикладывают нагрузку, а рядом — чувствительные приборы, которые фиксируют, как сильно оседает грунт. Всё это строго по нормативам: ГОСТ Р 59866-2022, ГОСТ 20276.1-2020, ПНСТ 311-2018, ОДМ 218.5.007-2016 и даже DIN 18134.

Испытания проводят с разной нагрузкой, пошагово, пока грунт не «покажет» свою суть. По итогам строят график деформации, из которого можно понять, выдержит ли такой грунт будущий объект.

Зачем проводят штамповые испытания

–  Оценить прочность основания

–  Получить модуль деформации (E)

–  Проверить соответствие проектным расчётам

–  Выбрать тип фундамента

–  Оценить несущую способность слабых грунтов и насыпей

Результаты включают в геотехнический отчёт. Без них проект не пройдёт экспертизу.

Метод штамповых испытаний: шаг за шагом

1 Подготовка площадки. Убирают растительность, выравнивают поверхность, снимают слабый верхний слой.

2 Установка штампа. Как правило, используют круглую или квадратную плиту. Диаметр — 600 мм или 300 мм (в особых случаях).

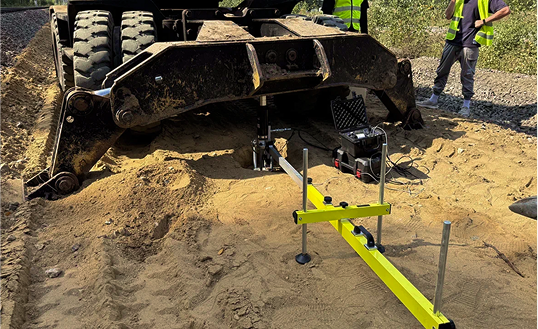

3 Нагрузочный модуль. Нагрузку создаёт балласт или гидравлика. Часто применяют установку «УПОР-1». Она удобна, соответствует ГОСТу, и даёт точные результаты.

4 Наблюдение. Каждый шаг — новая нагрузка, новое значение осадки. Наблюдают минимум 1 час на каждом уровне.

5 Анализ. По кривым осадок считают модуль деформации, определяют несущую способность. Если график выровнялся — грунт достиг предела.

Где проводят

–  Под зданиями

–  На трассах и подъездных дорогах

–  В местах будущих мостов

–  На насыпях и откосах

–  В зонах техногенной засыпки

Испытания проводят на глубинах от 0,5 до 5 метров, в зависимости от проектных решений. Глубина штамповых испытаний выбирается с учётом зоны сжимаемости. Обычно — не менее глубины заложения фундамента.

Виды штамповых испытаний

–  Статические — основа. Медленное нагружение, точные данные. Применяются чаще всего.

–  Динамические — быстрые, с ударной нагрузкой. Используют при экспресс-оценке.

Каждый вид имеет свою методику. Но суть одна: узнать, как грунт поведёт себя под весом будущего объекта.

Штамповые испытания песка и других грунтов

Песок — это капризный материал. Оседает быстро, особенно при вибрации. Поэтому метод штамповых испытаний здесь особенно полезен. Он позволяет не просто узнать, насколько прочен песчаный массив, но и определить, нужно ли его уплотнять.

Глины, суглинки, супеси тоже испытывают. Главное — соблюдать методику. В некоторых случаях проводят предварительное водонасыщение.

Сколько штамповых испытаний нужно

Зависит от размера объекта. Чем больше площадка — тем больше точек испытаний. Обычно — от 3 до 10. Главное — захватить все типы грунтов и зоны с переменной нагрузкой.

Программа штамповых испытаний разрабатывается геологом. Учитывает типы грунтов, рельеф, инженерные задачи. Нельзя просто «ткнуть» в землю и получить надёжные данные. Нужна система.

Что дают штамповые испытания

Штамповые испытания позволяют определить:

–  модуль деформации

–  несущую способность

–  характер осадки

–  степень уплотнения

–  влияние нагрузки на разные глубины

Без этих данных невозможно надёжно спроектировать фундамент. Ошибка обойдётся дорого. В прямом смысле.

Оборудование

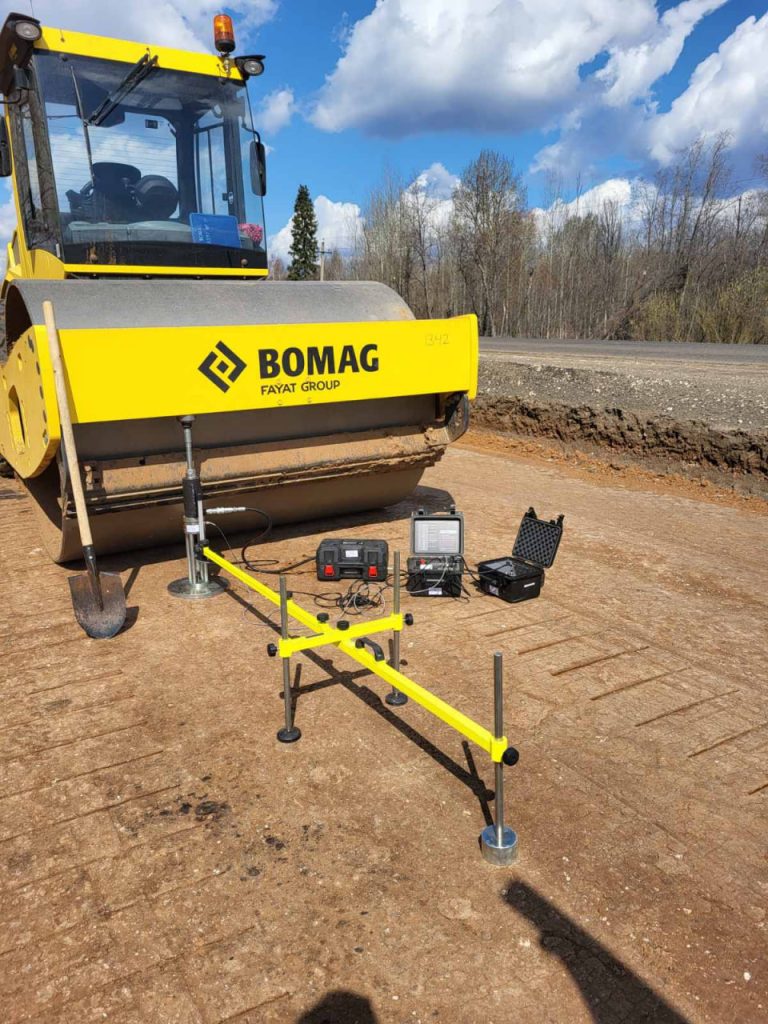

Штамповая установка «УПОР-1» — проверенное решение для статических испытаний. Соответствует российским и международным стандартам. Работает на объектах любой сложности. Показывает точные значения. Простая в установке. Используется ведущими лабораториями.

Вывод: Штамповые испытания — не формальность, а фундамент безопасности. Грунт может скрывать сюрпризы. Только штамп покажет, выдержит ли земля то, что на неё поставят.
