ГОСТ 20276.1-2020 — действующий стандарт на полевые испытания грунтов штампом. Метод используют для определения деформационных характеристик дисперсных грунтов при инженерных исследованиях для строительства.
Штамповые испытания показывают, как грунт или основание деформируется под заданной нагрузкой. Это важно при проектировании фундаментов, оценке земляного полотна, контроле дорожных насыпей и проверке оснований автомобильных дорог.
В отличие от лабораторных методов, испытание проводят на объекте: в котловане, шурфе, буровой скважине, расчистке или непосредственно в массиве грунта. Такой подход даёт данные о фактической работе основания в природных условиях.
ГОСТ 20276.1-2020 введён в действие с 1 января 2021 года. Он заменил ГОСТ 20276-2012 в части метода испытания штампом.
Это важное уточнение. ГОСТ 20276-2012 не был заменён одним документом целиком: отдельные методы испытаний грунтов выделили в самостоятельные стандарты. Для штамповых испытаний сейчас используют ГОСТ 20276.1-2020.
Поэтому в программе испытаний, техническом отчёте и исполнительной документации корректнее ссылаться именно на этот стандарт, если речь идёт о полевом испытании грунта штампом.
Метод нужен там, где расчётных данных недостаточно и требуется проверить основание под нагрузкой. Штамп передаёт давление на грунт, а измерительные приборы фиксируют осадку. По этой зависимости оценивают деформационные характеристики.
Штамповые испытания проводят при:
Для дорожного строительства метод особенно важен. Слабое основание влияет на работу дорожной одежды, повышает риск просадок, колейности, трещин и неравномерных деформаций покрытия.
Основной результат штампового испытания — модуль деформации грунта. Он показывает, насколько основание сжимается под нагрузкой и как сопротивляется деформации.
По данным испытания оценивают:
Для просадочных глинистых грунтов при замачивании дополнительно определяют начальное просадочное давление и относительную деформацию просадочности.

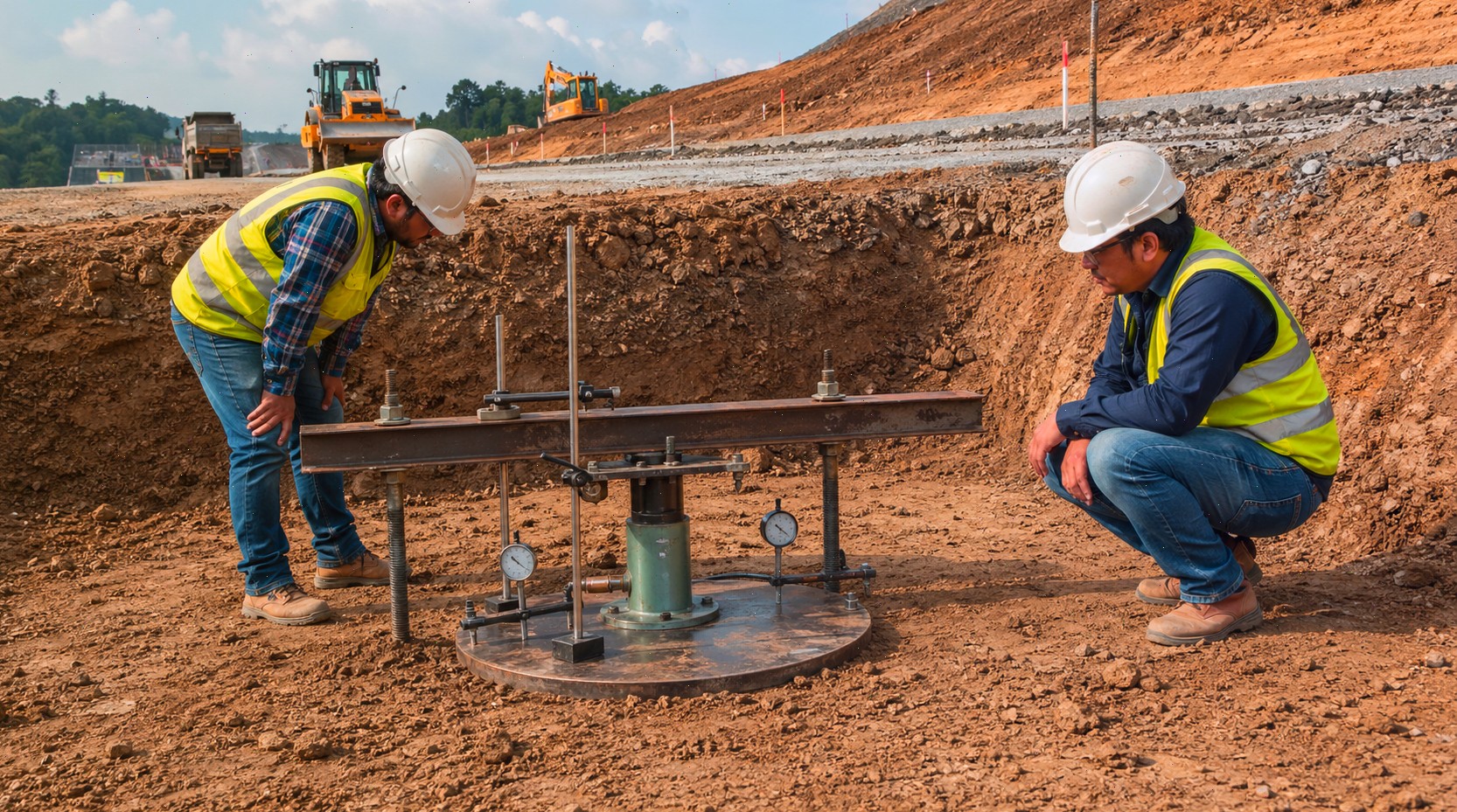

На подготовленную поверхность устанавливают жёсткий штамп. Затем на него передают нагрузку ступенями и фиксируют осадку после каждой ступени.
Если грунт плотный и устойчивый, деформация развивается медленно. Если основание слабое или переувлажнённое, осадка растёт быстрее. Поэтому испытание показывает не абстрактную характеристику грунта, а его фактическую реакцию на нагрузку в конкретной точке.
В методе важны три параметра:
По результатам строят зависимость давления и деформации. На её основе рассчитывают модуль деформации и делают вывод о работе основания.
ГОСТ 20276.1-2020 относится к дисперсным грунтам. Испытания проводят там, где нужно оценить поведение основания на месте, а не только свойства отдельного образца.
Работы выполняют:
Выбор площадки зависит от задачи. Для фундаментов чаще работают в котлованах и шурфах. Для дорожных объектов — на слоях земляного полотна, дорожной насыпи или основании будущей конструкции.
Для испытания нужен комплект оборудования, который создаёт нагрузку на грунт и фиксирует перемещения штампа.
В состав установки обычно входят:
Площадь и конструкцию штампа выбирают по условиям испытания, виду грунта и программе работ. В отдельных случаях используют винтовые штампы, например при испытаниях в предварительно пробуренных скважинах.
Для таких задач у «Грин-Тех» применяется штамповая установка УПОР-1 — оборудование для полевых испытаний грунтов и дорожных одежд под нагрузкой. Установка нативно связана с методом ГОСТ 20276.1-2020, так как работает именно с задачей определения деформационных характеристик основания.
Перед началом работ площадку подготавливают: выравнивают поверхность, устанавливают штамп, монтируют систему нагружения и приборы для измерения осадки.
Далее нагрузку прикладывают ступенями. На каждой ступени фиксируют перемещение штампа и наблюдают за развитием деформации. Испытание продолжают до условной стабилизации осадки или до достижения условий, заданных программой испытаний.
Цель процедуры — получить достоверную зависимость между давлением на штамп и осадкой грунта. Именно эта зависимость нужна для расчёта модуля деформации.
После полевого этапа инженер анализирует зависимость «нагрузка — осадка». По полученным данным рассчитывают модуль деформации грунта и оценивают работу основания.
Результаты используют для:
Если фактические деформации выше ожидаемых, причина может быть в слабом основании, недостаточном уплотнении, переувлажнении грунта или неоднородности слоя.
В дорожном строительстве штамповые испытания помогают понять, выдержит ли основание нагрузку от транспорта. Результаты важны для земляного полотна, дорожных насыпей, слоёв основания и конструкций дорожной одежды.
Метод используют, когда нужно проверить:
Особенно полезны испытания на участках со сложными грунтами, переменной влажностью, насыпями и зонами возможных просадок.
Штамповое испытание — статический метод. Нагрузка прикладывается ступенями, а деформация фиксируется во времени. Такой подход применяют для определения модуля деформации и оценки работы основания при длительном воздействии.
Динамический контроль решает другую задачу: он показывает реакцию основания на кратковременную ударную нагрузку. Например, динамический плотномер грунта Импульс-1Д используют для оперативной оценки несущей способности подстилающих грунтов, грунтовых оснований дорог и несущих слоёв.
Эти методы не заменяют друг друга. Штамповая установка даёт статическую оценку деформационных свойств, а динамический плотномер помогает быстро проверить основание в полевых условиях.
Первая ошибка — ссылаться на ГОСТ 20276-2012 без уточнения актуальной замены. Для метода испытания штампом применяется ГОСТ 20276.1-2020.
Вторая ошибка — считать штамповые испытания лабораторным методом. Это полевые испытания грунтов, поэтому результат зависит от состояния основания на месте: влажности, плотности, структуры и условий нагружения.
Третья ошибка — не учитывать подготовку площадки. Неровная поверхность, плохой контакт штампа с грунтом или неправильная схема нагружения искажают результат.
Четвёртая ошибка — воспринимать модуль деформации как неизменную характеристику грунта. На практике он зависит от условий испытания, нагрузки, влажности и состояния основания.
Пятая ошибка — смешивать статический и динамический контроль. Оба метода полезны, но дают разные типы данных и применяются для разных инженерных задач.
ГОСТ 20276.1-2020 регулирует полевой метод испытания грунтов штампом. Стандарт применяют для определения деформационных характеристик дисперсных грунтов и расчёта модуля деформации.
Для инженерной практики метод важен тем, что показывает фактическую работу основания под нагрузкой. По результатам испытаний оценивают осадку, проверяют качество земляных работ, уточняют расчётные параметры и принимают решения по фундаментам, дорожным насыпям и конструкциям дорожной одежды.
