Модуль деформации грунта — это показатель, который показывает, насколько основание сопротивляется сжатию под нагрузкой. Чем выше значение, тем меньше деформация при одинаковом давлении. Низкий показатель говорит о риске осадок, просадок и неравномерной работы основания.
В инженерных расчетах этот параметр используют при проектировании фундаментов, дорожных одежд, насыпей, промышленных площадок и других конструкций, где грунт воспринимает нагрузку от сооружения или транспорта.
Показатель измеряется в МПа и чаще всего обозначается буквой E. В зависимости от методики и расчетной схемы также встречаются обозначения E0, Ev1, Ev2, Evd.
Модуль общей деформации грунта учитывает полную деформацию основания — упругую и остаточную. Грунт не работает как идеально упругое тело: после снятия нагрузки часть деформации сохраняется.
Поэтому модуль общей деформации ближе к реальной работе основания, чем классический модуль упругости. Он показывает, насколько грунт сжимается в заданном диапазоне давлений и как ведет себя под нагрузкой от фундамента, насыпи или дорожной конструкции.
Модуль упругости описывает обратимую деформацию материала. После снятия нагрузки материал должен вернуться к исходному состоянию.
С грунтами ситуация сложнее. При нагружении возникают:
Из-за этого в геотехнике чаще используют модуль деформации или модуль общей деформации. Эти параметры отражают не идеальную упругость, а фактическую сжимаемость основания.
Смешивать понятия нельзя. Модуль упругости и модуль деформации могут отличаться, особенно при повторном нагружении, изменении влажности, неоднородной структуре грунта или другом диапазоне давления.
Модуль деформации нельзя считать универсальным числом для конкретного вида грунта. Один и тот же песок, суглинок или щебенистый грунт может дать разные значения при разных условиях.
На результат влияют:
Поэтому справочные значения подходят только для предварительной оценки. Для проектирования и строительного контроля нужны результаты испытаний, выполненных по принятой методике.
Модуль деформации выражают в МПа. В расчетах и протоколах чаще всего используют обозначение E.
В отдельных методиках применяются уточнения:
Перед сравнением значений нужно понимать, каким методом получен параметр. Нельзя напрямую сопоставлять штамповый модуль, компрессионные испытания и динамический контроль без учета методики, нагрузки и условий испытания.

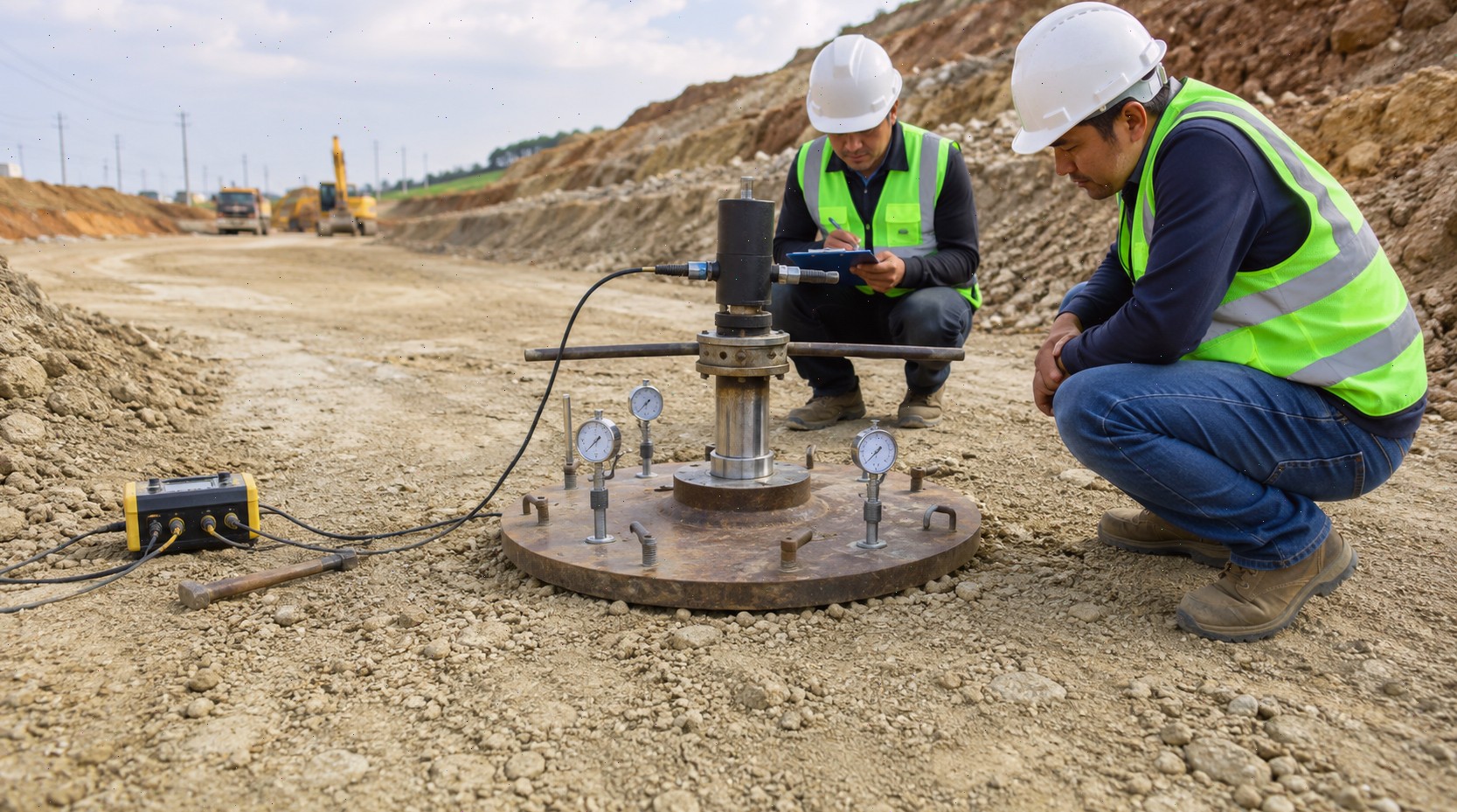

При штамповом испытании модуль рассчитывают по графику «нагрузка — осадка». В расчет берут не весь график, а участок, где зависимость давления и осадки близка к линейной.
В общем виде формула выглядит так:
E = (1 — ν²) · K · D · Δp / ΔS
где:
Формула применяется в рамках штамповых испытаний и конкретной методики. Использовать ее как универсальный расчет для любого способа определения модуля нельзя.
Во время штампового испытания грунт нагружают ступенями. После каждой ступени фиксируют осадку. Затем строят график зависимости давления от деформации.
Для расчета выбирают участок, где график остается близким к линейному. Если взять зону резкого роста осадки, разрушения структуры или нестабильной деформации, расчетный модуль будет искажен.
На точность результата влияют подготовка площадки, контакт штампа с основанием, диапазон нагрузки и обработка измерений.
Модуль деформации определяют несколькими способами. Метод выбирают по задаче, виду грунта, стадии работ и требованиям нормативной документации.
Основные методы:
Штамповые и прессиометрические испытания относятся к полевым методам. Они показывают поведение грунта в естественных условиях. Компрессионные и трехосные испытания проводят в лаборатории на образцах. Динамические методы применяют для оперативного контроля и часто сопоставляют с полевыми или лабораторными данными.
Штамповые испытания — один из основных полевых методов определения модуля деформации грунта. Методика регулируется ГОСТ 20276.1-2020.
Суть испытания:
Метод показывает фактическую работу основания на месте. Это важно при проверке дорожных насыпей, слоев основания, грунтов засыпки и площадок под фундаменты.
Прессиометрические испытания проводят в скважине. Метод помогает оценить деформативность грунта на глубине и полезен, когда нужно получить данные по массиву без раскрытия большой площадки.
Компрессионные испытания выполняют в лаборатории. Образец грунта нагружают в компрессионном приборе и оценивают его сжимаемость. Результат зависит от качества отбора, сохранности структуры и условий подготовки.
Трехосные испытания дают более широкую картину напряженно-деформированного состояния. Их используют для сложных инженерных задач, где нужно учитывать боковое давление, прочность и деформации грунта.
Если модуль получен косвенным методом, его нельзя автоматически считать равным штамповому значению. Данные зондирования, лабораторных испытаний или динамического контроля часто требуют сопоставления с результатами штамповых или прессиометрических испытаний.
Это особенно важно для ответственных расчетов. Ошибка в модуле влияет на расчет осадки, выбор конструкции основания, толщину дорожных слоев и оценку несущей способности.
Показатель нужен в задачах, где грунт работает как основание под нагрузкой.
Его используют при:
Для фундаментов параметр помогает прогнозировать осадку здания. Для дорог — оценить работу основания и понять, выдержит ли оно нагрузку от транспортного потока.
В дорожном строительстве модуль деформации основания показывает, насколько слой сопротивляется нагрузке от дорожной одежды и транспорта. Если основание слабое, верхние слои начинают работать в неблагоприятном режиме: появляются трещины, колея, просадки и локальные разрушения.
Параметр важен при:
Для дорожной лаборатории это один из ключевых параметров контроля деформативных свойств основания.
При проектировании фундаментов модуль деформации используют для расчета осадки основания. Чем ниже значение, тем сильнее грунт сжимается под нагрузкой.
Недооценка деформативности может привести к:
Для ответственных объектов справочных значений недостаточно. Нужны результаты инженерно-геологических изысканий и испытаний, выполненных по нормативной методике.
Грунт засыпки часто работает в условиях переменной плотности и влажности. Его свойства зависят от послойного уплотнения, состава материала и качества контроля.
Параметр важен при устройстве:
Если засыпка уплотнена неравномерно, слой может давать локальные просадки даже при хорошем качестве верхнего покрытия.
В справочниках можно встретить ориентировочные значения для песков, супесей, суглинков, глин, щебенистых и других грунтов. Эти данные помогают на предварительном этапе, но не заменяют испытания.
Причины:
Таблицы подходят для ориентировочной оценки, но не для окончательного решения по основанию.
Иногда модуль не определяется или результат нельзя признать достоверным.
Основные причины:
В таких случаях испытание повторяют, уточняют схему нагружения или выбирают другой метод определения деформационных характеристик.
Для полевого определения модуля деформации применяют штамповые установки. Они передают нагрузку на основание и фиксируют осадку штампа.
Для этих задач подходит штамповая установка УПОР-1 — оборудование для определения деформационных характеристик грунтов и дорожных одежд под нагрузкой.
Для оперативной оценки несущей способности основания применяют динамический плотномер Импульс-1Д. Его используют при контроле подстилающих грунтов, грунтовых оснований дорог и несущих слоев. Результаты динамического контроля нельзя автоматически приравнивать к штамповому модулю деформации без выбранной методики и корреляции.
Первая ошибка — считать модуль деформации постоянной характеристикой грунта. На практике он зависит от состояния основания и метода испытания.
Вторая ошибка — путать модуль деформации с модулем упругости. Для грунтов это разные параметры, особенно если учитываются остаточные деформации.
Третья ошибка — брать значения из таблицы без проверки. Справочные данные не отражают реальную влажность, плотность и неоднородность массива.
Четвертая ошибка — сравнивать результаты разных методов напрямую. Штамповые, компрессионные, прессиометрические и динамические испытания дают разные типы данных.
Пятая ошибка — игнорировать участок графика, по которому рассчитывается модуль. Если выбрать неправильный диапазон давления и осадки, результат будет искажен.
Модуль деформации грунта показывает, как основание сжимается под нагрузкой и насколько оно устойчиво к деформациям. Параметр применяют при расчете фундаментов, дорожных одежд, насыпей, засыпок и промышленных площадок.
Для достоверного определения важны метод испытания, состояние грунта, влажность, плотность, диапазон нагрузок и правильная обработка графика «нагрузка — осадка». Справочные значения можно использовать только как ориентир. В инженерной практике надежнее опираться на результаты полевых или лабораторных испытаний, выполненных по выбранной нормативной методике.
