Коэффициент постели грунта — параметр расчётной модели, связывающий контактное давление с перемещением основания. В линейной модели Винклера вертикальный коэффициент C1 можно представить отношением давления к соответствующей осадке:\[ C_1=\frac{p}{s} \]
Коэффициент постели не является постоянной характеристикой песка, суглинка или глины. Его значение зависит от деформационных свойств грунтового массива, геометрии фундамента, мощности и последовательности слоёв, нагрузки и выбранной модели взаимодействия конструкции с основанием.
В расчётах встречаются обозначения C1, C2, Ks, Cz и другие. Их смысл близок, но правила определения и численные значения зависят от конкретной нормативной или расчётной модели. Автоматически считать эти параметры взаимозаменяемыми нельзя.
В простейшей однопараметрической модели основание заменяется системой вертикальных упругих связей. Реакция каждой связи зависит от её вертикального перемещения:\[ p=C_1s \]
где:
Для такой постановки:\[ C_1=\frac{p}{s} \]
Если давление выражено в кН/м², а осадка в метрах, размерность C1:\[ кН/м^3 \]
На практике также используют МН/м³ и эквивалентные единицы.
СП 22.13330.2016 допускает при расчёте фундаментов использование контактной модели с одним вертикальным коэффициентом постели. При необходимости применяют и более сложные модели взаимодействия конструкции с грунтовым основанием.
Коэффициент показывает жёсткость реакции принятой модели основания.
При одинаковом контактном давлении:
Но высокий коэффициент постели не означает автоматически высокую несущую способность.
Жёсткость и прочность — разные характеристики. Коэффициент постели описывает деформационную реакцию модели, а несущая способность связана с достижением предельного состояния грунта.
Главная мысль:
Коэффициент постели характеризует не грунт сам по себе, а принятую модель взаимодействия конструкции с конкретным грунтовым основанием.
Эти параметры связаны с деформационной работой основания, но имеют разный физический смысл.
| Параметр | Что характеризует | Типичная размерность |
|---|---|---|
| E | деформируемость грунта в рамках применённого метода | МПа |
| C1 | вертикальную реакцию модели основания | МН/м³ |
| C2 | сдвиговое взаимодействие в двухпараметрической модели | МН/м |
| Ks | коэффициент постели в конкретной нормативной или расчётной методике | МН/м³ |
Обозначение Ks часто используется как общий коэффициент реакции основания. В программных комплексах могут применяться C1 и C2. В других документах встречается Cz.
Смысл обозначения нужно определять по конкретной методике, а не только по букве.
C1 характеризует вертикальную реакцию упругого основания на вертикальное перемещение.
В однопараметрической модели:\[ p=C_1w \]
где \(w\) — вертикальное перемещение.
Условно грунтовое основание представляется системой вертикальных пружин. Чем выше C1, тем выше жёсткость этих связей.
C1 используют в расчётах:
C2 появляется в двухпараметрических моделях, где необходимо учитывать взаимодействие соседних участков основания.
В модели Пастернака C1 обычно называют коэффициентом сжатия, а C2 — коэффициентом сдвига.
Упрощённая запись может иметь вид:\[ p=C_1w-C_2\nabla^2w \]
Здесь C2 позволяет учитывать пространственное распределение деформаций.
То есть:
C2 не является обязательным коэффициентом для любого расчёта основания.
В модели Винклера грунтовое основание заменяется независимыми вертикальными упругими связями.
Для каждой точки:\[ p=C_1s \]
Преимущества модели:
Ограничение — соседние условные пружины напрямую не взаимодействуют.
В реальном грунтовом массиве деформации распределяются между соседними участками основания, поэтому простая модель подходит не для каждой инженерной задачи.
Модель Пастернака вводит дополнительный параметр C2.
Она учитывает:
Для многослойного основания C1 и C2 могут определяться с учётом толщины слоёв, модулей деформации и коэффициентов Пуассона.
Поэтому C2 нельзя назначать по универсальной таблице для «песка» или «суглинка».
Один и тот же грунт может давать разные значения коэффициента постели для разных фундаментов.
На результат влияют три группы факторов.
Поэтому запрос «коэффициент постели суглинка» не имеет одного универсального численного ответа.
Модуль деформации E и коэффициент постели C1 нельзя приравнивать.
Модуль деформации выражает связь напряжений и деформаций грунта в рамках применённого метода определения.
Типичная размерность:\[ МПа \]
Коэффициент постели характеризует реакцию контактной модели:\[ C_1=\frac{p}{s} \]
Типичная размерность:\[ МН/м^3 \]
Одинаковый грунт может иметь одно и то же исходное значение E, но разный расчётный C1 для плит разной ширины или при разной структуре грунтового основания.
В расчётных моделях E вместе с коэффициентом Пуассона и геометрическими параметрами может использоваться как исходная характеристика для определения C1 и C2.
При кратковременных динамических воздействиях в отдельных моделях вместо модуля деформации используют модуль упругости. Смешивать эти показатели без учёта режима нагрузки нельзя.
Универсального способа определения C1 для всех оснований нет. Метод выбирают в соответствии с расчётной постановкой.
Для линейной однопараметрической модели в принятом диапазоне нагрузок:\[ C_1=\frac{p}{s} \]
Например, если среднее контактное давление составляет 200 кПа, а соответствующая расчётная осадка — 0,02 м:\[ C_1=\frac{200}{0,02}=10000\ кН/м^3 \]
или:\[ 10\ МН/м^3 \]
Такой результат относится к конкретной расчётной постановке. Его нельзя автоматически переносить на фундамент других размеров.
Сначала рассчитывают осадку с учётом:
После этого C1 получают как отношение давления к рассчитанной осадке.
Подобные алгоритмы применяются в расчётных комплексах.
Для некоторых моделей C1 и C2 вычисляют через:
Одной универсальной формулы вида:\[ C_1=f(E) \]
без дополнительных параметров нет.
Реальное грунтовое основание часто состоит из нескольких слоёв.
Например:
В такой ситуации коэффициент только верхнего слоя не характеризует работу всей системы.
Нужно учитывать:
Для расчётов используют эквивалентный коэффициент или модель многослойного основания.
В СП 29.13330.2011 также предусмотрено определение эквивалентного коэффициента постели многослойного основания в пределах сжимаемой толщи для соответствующей области применения.
Статическое штамповое испытание позволяет получить экспериментальную зависимость:\[ p-s \]
то есть связь между давлением и осадкой грунтового основания.
ГОСТ 20276.1-2020 регулирует штамповый метод определения деформационных характеристик дисперсных грунтов. Он не устанавливает универсальный C1 для любого фундамента.
Штамповое испытание даёт экспериментальную зависимость «давление — осадка» и деформационные характеристики грунта. Использование этих данных для назначения C1 выполняют уже в рамках выбранной расчётной модели.

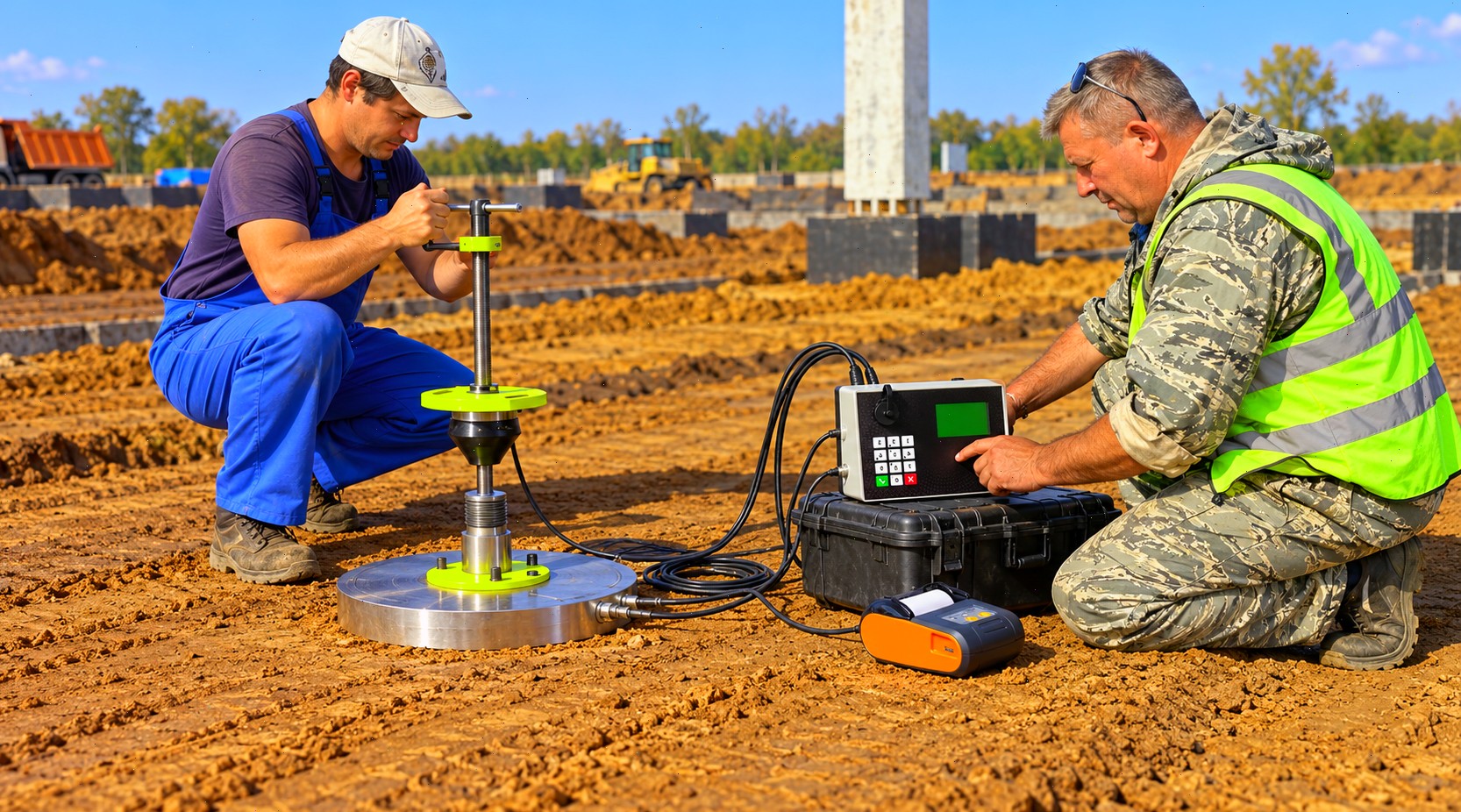

Для проведения полевого статического нагружения применяется Штамповая установка статического нагружения, позволяющая получить данные о деформационной реакции основания под нагрузкой.
Размер штампа и размер реального фундамента различаются. Поэтому отношение \(p/s\), полученное для штампа, нельзя без проверки методики автоматически переносить на фундаментную плиту.
Чем точнее исходные характеристики грунтового массива, тем обоснованнее назначение коэффициентов модели основания.
Для расчёта могут потребоваться:
Для определения деформационных характеристик основания методом статического нагружения применяется статический плотномер для грунта.
Полученные полевые данные используются как исходная информация для инженерной оценки основания. Сам прибор не определяет универсальный C1 расчётной модели.
Табличные значения существуют, но их нельзя считать универсальными характеристиками видов грунта.
Например, СП 29.13330.2011 приводит коэффициенты постели для расчёта оснований полов.
Для естественных грунтов значения таблицы относятся к коэффициенту пористости:\[ e=0,5-0,7 \]
При:\[ e>0,7 \]
СП предусматривает снижение табличных значений на 35%.
| Грунт | Выше зоны опасного капиллярного поднятия, МН/м³ | В зоне опасного капиллярного поднятия, МН/м³ |
|---|---|---|
| Песок крупный и гравелистый | 85 | 80 |
| Песок средней крупности | 70 | 65 |
| Песок мелкий | 60 | 45 |
| Песок пылеватый | 50 | 35 |
| Супесь | 40 | 30 |
| Суглинок, глина | 75 | 55 |
| Пылеватые супесь, суглинок и глина | 65 | 45 |
Эти значения относятся к расчёту оснований полов по СП 29.13330.2011. Их нельзя автоматически использовать как C1 для любой фундаментной плиты.
При работе со СП нужно использовать его актуальную редакцию с действующими изменениями.
Для песка значение зависит прежде всего от:
Даже в таблице СП 29 крупный, средний, мелкий и пылеватый пески имеют разные коэффициенты.
Поэтому формулировка «коэффициент постели песка равен 60 МН/м³» без указания области применения некорректна.
Для суглинка существенны:
СП 29 для своей области применения приводит для суглинка и глины 75 МН/м³ выше зоны опасного капиллярного поднятия и 55 МН/м³ в этой зоне.
Это не универсальные значения для фундаментных плит.
Для глины особенно заметно влияние влажности и состояния.
При изменении состояния меняются:
Поэтому расчётный C1 должен соответствовать характеристикам конкретного основания и выбранной модели.
Скальные грунты обычно характеризуются высокой жёсткостью по сравнению с дисперсными, однако универсального C1 для них также нет.
Учитывают:
Если жёсткий скальный массив расположен ниже сжимаемых грунтов, в расчёте учитывается работа всего многослойного основания, а не только характеристика скального слоя.
Назначать условно «очень большой» коэффициент постели без расчётного обоснования неправильно.
Термин используют в моделях, где реальное взаимодействие фундамента с грунтом заменяется упругими связями.
В зависимости от задачи применяют:
Метод коэффициентов постели удобен для расчёта фундаментных плит и других конструкций, поскольку позволяет не моделировать весь грунтовый массив объёмными элементами.
Но точность решения зависит от того, насколько выбранная модель соответствует реальным инженерно-геологическим условиям.
Сначала выбирают модель основания.
Задаётся C1.
Он характеризует вертикальную реакцию основания.
Используются C1 и C2.
C1 описывает вертикальную составляющую реакции, C2 — сдвиговое взаимодействие соседних участков.
Коэффициенты рассчитывают с учётом характеристик отдельных слоёв и геометрии области взаимодействия.
Нельзя смешивать значения, полученные для разных моделей, только потому, что они имеют одинаковое обозначение C1.
Использовать одно значение для любого песка или суглинка.
Табличные коэффициенты действуют только в пределах конкретной методики.
Считать C1 постоянным свойством грунта.
Коэффициент зависит от геометрии, нагрузки и модели основания.
Приравнивать C1 к модулю деформации E.
У параметров разный физический смысл и разные единицы измерения.
Использовать C2 при любой расчётной схеме.
C2 относится к двухпараметрическим моделям.
Считать большой C1 доказательством высокой несущей способности.
Жёсткость и предельная прочность основания — разные характеристики.
Подставлять отношение p/s из штампового испытания непосредственно в модель фундамента.
Масштаб области нагружения и расчётная схема должны учитываться отдельно.
Игнорировать нижележащие слои.
Осадку может определять слабый слой, находящийся значительно ниже подошвы.
Это параметр расчётной модели, характеризующий реакцию основания на перемещение конструкции.
Он показывает отношение контактного давления к соответствующей осадке в рамках принятой модели.
Для линейной модели Винклера:\[ C_1=\frac{p}{s} \]
C1 характеризует вертикальную реакцию упругого основания.
C2 применяется в двухпараметрических моделях и учитывает сдвиговое взаимодействие соседних участков основания.
C1 связан с вертикальной реакцией, C2 — с пространственным взаимодействием соседних областей основания.
Нет. E характеризует деформируемость грунта, C1 — реакцию выбранной контактной модели.
Одного значения нет. Он зависит от крупности, плотности, пористости, влажности, геометрии фундамента и метода расчёта.
Универсального значения также нет. Табличные коэффициенты применяют только в области действия соответствующей нормативной методики.
Штамповое испытание даёт зависимость «давление — осадка» и деформационные характеристики грунта. Переход от этих данных к C1 выполняется по выбранной расчётной методике.
Коэффициент постели характеризует реакцию расчётной модели грунтового основания, а не является постоянным свойством песка, суглинка или глины.
В однопараметрической модели C1 связывает контактное давление с вертикальной осадкой. В двухпараметрических моделях дополнительно используют C2 для учёта взаимодействия соседних участков основания.
Расчётные значения нужно назначать по инженерно-геологическим данным, результатам испытаний и методике, соответствующей конкретной конструкции и принятой модели основания.
