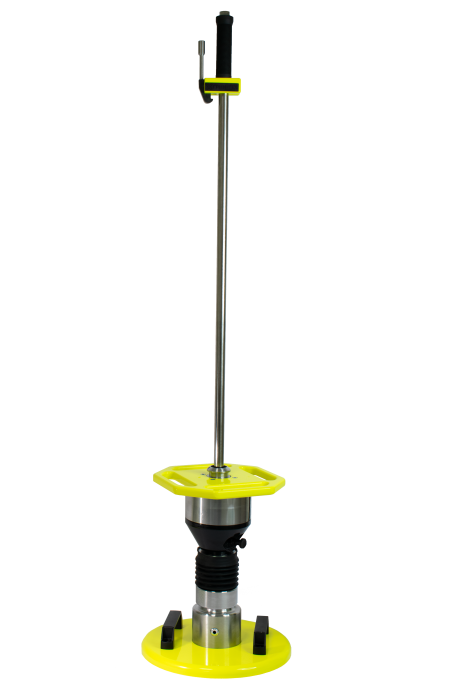

«Импульс-1д»

Преимущества комплекса

Прибор комплектуется сменными ударными частями массой 10 кг и 15 кг, которые подходят для проведения измерений на любых объектах.
На высоко уплотненных основаниях ударный импульс, вызванный падением ударной части массой 10 кг, не вызывает осадки, достаточной для правильного вычисления модуля упругости грунта Evd. Именно поэтому для таких условий используют падающий груз с увеличенной массой. Ударную часть массой 15 кг используют при работе на грунтовых основаниях с высоким и очень высоким уплотнением. Комплекс реализован на основе опыта лучшего европейского оборудования.

В основе прибора — поверенный акселерометр внесенный в реестр СИ № 70882-18 с частотой дискретизации 50 кГц и разрешающей способностью 0,001. Это гарантирует:

  • Абсолютную погрешность виброперемещения не более ±0,02 мм в критическом диапазоне 0.1-1.0 мм.
  • Относительную погрешность всего ±2%.
  • На практике это означает надежные, воспроизводимые данные, которым можно доверять при принятии решений.
  • Комплекс проходит аттестацию на стенде.

Экспертная поддержка и сервис без задержек от российских специалистов.

  • Возможность оперативно связаться с производителем и получить консультацию по эксплуатации от специалистов с многолетним опытом работы.
  • Оперативное прохождение ТО (технического обслуживания), замена деталей и ремонт при необходимости.

Визуализация опыта в один клик с мгновенной печатью данных на месте.

  • Построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте.
  • Все результаты сохраняются во встроенном контроллере. Беспроводной термопринтер, для печати результатов опытов.

Надежность и удобство при эксплуатации и транспортировке.

  • Ударная часть 8-гранной формы — простая, но гениальная деталь. Прибор не укатывается с наклонной поверхности и надежно лежит в транспорте.
  • Разборные элементы ударной части, зарекомендовавшая себя ручка-захват для работы с ударной частью одной рукой.
  • Прибор изготовлен из нержавеющей оцинкованной стали.
  • Поверхности, подверженные повышенным грязевым нагрузкам, покрыты глянцем.
  • Стопорный плунжер ударной части зацепляется в любой позиции и фиксирует груз для удобной транспортировки.
  • Пружинный блок передает усилия равномерно и повторяемо.
  • Тонкая направляющая груза обеспечивает точную воспроизводимость нагружаемого усилия.

Возможна работа с таблицей корреляции по данным Института строительных материалов и инженерии грунта, г. Ветцлар, Германия.

Таблица корреляции динамического модуля деформации Evd, статического модуля деформации EV2 и коэффициента уплотнения грунта Ку *

Тип грунта

Динамический модуль деформации Evd, MN/m2

Статический модуль деформации EV2, MN/m2

Коэффициент уплотнения Ку

Каменистые грунты (GW, GI)
 Песчано-гравийная смесь
 Щебень (5-20, 20-40, 40-70)

≥60

≥120

≥1,03

≥50

≥100

≥1,00

≥40

≥80

≥0,98

≥35

≥70

≥0,97

Песчаные грунты (GE, SE, SW, SI)
Крупнозернистый песок
Мелкозернистый песок

≥40

≥80

≥1,00

≥35

≥70

≥0,98

≥32

≥60

≥0,97

Грунты смешанные
и мелкой фракции

≥25

≥45

≥1,00

≥15

≥30

≥0,97

≥10

≥20

≥0,95

* — по данным Института по строительным материалам и инженерии грунта г.Ветцлар (Германия).

Плотность предварительно уплотненного грунта ρ можно оценить, зная коэффициент уплотнения Ку и его максимальную плотность ρmax, по формуле: ρ = ρmax х Ку
Максимальная плотность грунта может быть определена по ГОСТ 22733-77 (Грунты. Метод лабораторного определения максимальной плотности).

Принцип работы

«Импульс-1д» использует самый достоверный способ определения деформационных характеристик. Под воздействием ударов сбрасываемого груза в грунт погружается зонд с коническим наконечником. Поверенный гироскопический датчик фиксирует деформации покрытия. На основе зависимости нагрузка/осадка вычисляются модуль деформации и его однородность.

Характеристики

Акселерометр

Поверенный датчик акселерометра

Разрешающая способность

0,001

Реальная абсолютная погрешность измерения виброперемещения

Не превышает ±0,02 мм в диапазоне 0,1-1,0 мм

Относительная погрешность

±2 % — в диапазоне 1,0-2,0 мм

Диапазон измерения осадки

0,001-19,999мм

Диапазон измерения модуля деформации

Не менее 1,125

Назначение акселерометра

Измерение вибрационного и ударного ускорения в диагностических системах и при лабораторных исследованиях в условиях сильных электромагнитных полей.

Особенности

Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости — позволяет универсально применять его с разными массами ударной части.
ВНЕСЕН В РЕЕСТР ИЗМЕРИТЕЛЬНОГО ОБОРУДОВАНИЯ № 70882-18.

Электронный регистрирующий прибор

Диапазон измерения прогиба

0,1 до 2,0 мм ± 0,02 мм

Диапазон измерения

Evd <225 Мн/м²

Температура эксплуатации

от 0 до 40°С

Размер контроллера

160х90х25

Графический дисплей

35-65 мм

Процессор

ARM Cortex M4 32-бит

Объём внутренней памяти

100 испытаний

Питание Li-Polymer

Аккумулятор 3,7 В

Bluetooth

✓

Термопринтер

✓

GPS

✓

Штамп

Диаметр

300 мм

Толщина плиты

20 мм

Вес

10 кг

Материал

Оцинкованная сталь
Нержавеющая сталь

Комплектация

Ударная часть с суммарным весом 15 кг

Ударная часть с суммарным весом 10 кг

Плита с блоком датчиков

BLE принтер для печати протоколов опытов

Контроллер

Типовой доступный кабель

Импульс-1д в условиях использования

Условия приобретения

Цена

725 000 рублей

Сроки поставки

20 рабочих дней

Купить

Горячая линия
«Грин-Тех»

У вас есть трудности в использовании оборудования «Грин-Тех»?

Возникли вопросы по ассортименту и техническим характеристикам?

Хотите приобрести прибор или комплекс приборов?

    Закажите обратный звонок менеджера:





    Импульс-1Д — электронный динамический плотномер грунта для определения несущей способности подстилающих грунтов, грунтовых оснований дорог и несущих слоев. Прибор применяют в полевых условиях, когда нужно получить фактические данные по осадке и модулю деформации основания без отбора образцов для лабораторного определения этих характеристик.

    Где применяется прибор

    Импульс-1Д используют при контроле оснований автомобильных дорог, аэродромных покрытий, промышленных площадок и строительных объектов. Прибор подходит для проверки участков после уплотнения, обследования дорожной одежды и контроля качества несущих слоев перед дальнейшими работами.

    Устройство применяют на песчаных, щебеночных и смешанных основаниях, если условия испытаний соответствуют выбранной методике. Поэтому прибор подходит для задач, где нужен динамический плотномер для щебня, песчаного основания или дорожной насыпи.

    Как проходит испытание

    Измерение выполняется методом динамического нагружения. Ударная часть передает нагрузку через штамп на основание, а поверенный акселерометр фиксирует перемещение при ударном воздействии. Электронный блок обрабатывает данные по зависимости «нагрузка — осадка».

    По результатам испытания инженер получает:

    • модуль деформации основания;
    • оценку несущей способности;
    • данные об однородности участка;
    • информацию для контроля качества уплотнения.

    Прибор не измеряет плотность грунта напрямую. Он используется для оценки состояния основания через деформационные характеристики и реакцию грунта на динамическую нагрузку.

    Данные и протоколы на объекте

    Импульс-1Д фиксирует результаты испытаний в полевых условиях. В работе доступны GPS-координаты, передача данных по Bluetooth, хранение результатов во внутренней памяти и печать протоколов на термопринтере.

    Это важно для дорожных лабораторий, служб технического надзора и подрядных организаций: результаты можно оформить на объекте и использовать в журнале испытаний, исполнительной документации или отчетности перед заказчиком.

    Нормативные методики

    Прибор применяют для испытаний по ГОСТ Р 59866-2022, ГОСТ Р 71623-2024, СТ СЭВ 5497-86, ASTM E2835-11, ОДМ 218.5.007-2016 и DIN 18134. Эти методики используются при оценке деформационных характеристик грунтов, дорожных оснований и несущих слоев.

    Кому подходит Импульс-1Д

    Прибор используют:

    • дорожно-строительные лаборатории;
    • подрядные организации;
    • службы технического надзора;
    • инженерно-геологические подразделения;
    • организации, выполняющие контроль оснований и дорожных одежд.

    Поставка и цена

    Импульс-1Д поставляется напрямую от производителя. Если нужно купить динамический плотномер грунта для дорожной лаборатории, строительного контроля или обследования оснований, комплектацию подбирают под задачи объекта и требования к измерениям.

    Цена динамического плотномера — 725.000 рублей. Срок поставки — до 20 рабочих дней.
