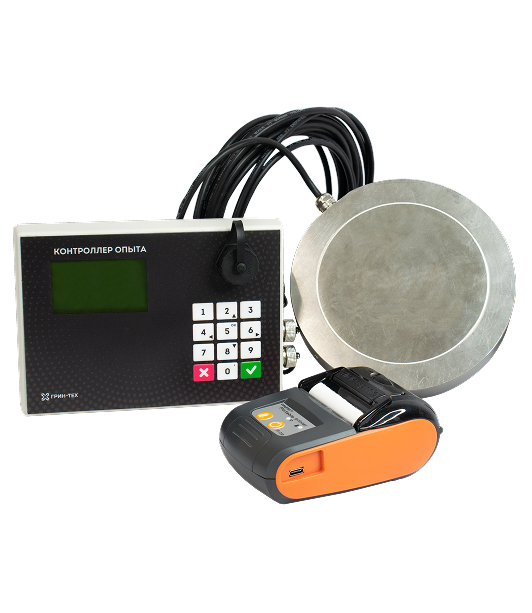

Тензорезисторный извлекаемый датчик давления грунта

Оборудование для точного и надёжного мониторинга изменений давления в каждом слое дорожного покрытия. Предназначен для преобразования давления грунта в аналоговый электрический сигнал. Активно применяется в геологии, геофизике, строительстве и других отраслях, где требуются надёжные и высокоточные измерения давления.

Заказать звонок

Принцип работы

Тензорезистивные извлекаемые датчики (ДДГ) для измерения давления грунта — это устройства, которые преобразуют механическую деформацию в электрический сигнал на основе тензорезистивного эффекта.
Деформация, возникающая под действием измеряемого давления грунта в местах наклейки тензорезисторов на мембранном упругом элементе датчика, приводит к изменению их электрического сопротивления, что вызывает разбаланс мостовой схемы и появление в диагонали моста выходного сигнала, изменяющегося пропорционально давлению. В результате в диагонали схемы появляется выходной сигнал, амплитуда которого прямо пропорциональна величине давления грунта.

Характеристики

Параметр

Значение

Модификации

ДДГ-5, ДДГ-10

Максимальное давление, кгс/см² (МПа)

10 (1)

Выходной сигнал при P_max, мВ/В

1 ± 0,2

Входное сопротивление, Ω

703,09

Выходное сопротивление, Ω

703,04

Диапазон рабочих температур, °C

3 –50…+50

Напряжение питания, В

3…12

Предел допускаемой нагрузки, % от P_max

150

Степень защиты оболочкой

IP 68

Преимущества

Универсальность применения

Применимы в различных отраслях — геологии, строительстве, геофизике, где требуются высокоточные, надёжные измерения давления грунта и дорожных покрытий.

Высокая чувствительность и точность

Высокая чувствительность и точность
Датчики обеспечивают выходной сигнал до 1 мВ/В при максимальном давлении 1 МПа, что позволяет точно фиксировать даже малейшие изменения давления в грунте.

Широкий диапазон рабочих температур

Способны работать в экстремальных климатических условиях — от –50 °C до +50 °C, что делает их пригодными для эксплуатации в различных регионах и при разнообразных метеоусловиях.

Компактность и прочность конструкции

Мембранный упругий элемент, на котором размещ ены тензорезисторы, отличается устойчивостью к механическим нагрузкам, что гарантирует стабильность измерений и долговечность датчика.

Возможность резервирования и параллельного контроля

Опционально доступны две независимые мостовые схемы, что позволяет использовать датчик для резервного контроля или одновременного измерения в двух каналах, повышая надёжность мониторинга.
